Dlaczego lekka wiata przy hali bywa projektem konstrukcyjnym, a nie prostym zadaszeniem

Rozbudowa zaplecza magazynowego o lekką wiatę przy istniejącej hali przemysłowej wydaje się nieskomplikowanym zadaniem budowlanym. Inwestorzy nierzadko zakładają, że do postawienia zadaszenia nad strefą dostaw wystarczy odręczny szkic lub uproszczony rysunek poglądowy przekazany wykonawcy. Rzeczywistość inżynierska szybko weryfikuje to podejście, zwłaszcza gdy stalowy szkielet ma opierać się o główny budynek lub wykorzystywać jego fundamenty. Zakres niezbędnej dokumentacji zależy bezpośrednio od parametrów technicznych nowego obiektu i jego oddziaływania na pierwotną konstrukcję. Zlekceważenie formalności projektowych na najwcześniejszym etapie prowadzi do problemów z nośnością oraz wywołuje poważne trudności podczas urzędowych odbiorów budowlanych.

Kiedy zadaszenie staje się konstrukcją inżynierską

Obciążenia klimatyczne, w tym silny napór wiatru i zalegający śnieg, stanowią zasadniczy czynnik determinujący grubość profili oraz układ stężeń. Normy PN-EN 1991-1-3 oraz PN-EN 1991-1-4 precyzyjnie definiują wartości sił, które muszą zostać uwzględnione w ostatecznych obliczeniach statycznych każdego wznoszonego obiektu. Zmienne te rosną w zależności od strefy klimatycznej, co ma ogromne znaczenie dla inwestycji realizowanych na Pomorzu, gdzie porywy wiatru osiągają znacznie wyższe prędkości niż w głębi lądu. Warstwa mokrego śniegu o grubości zaledwie dwudziestu centymetrów potrafi wygenerować nacisk rzędu pięćdziesięciu kilogramów na metr kwadratowy. Przy rosnącej rozpiętości dachu oraz znacznej wysokości słupów nośnych lekka wiata zaczyna przenosić potężne momenty zginające.

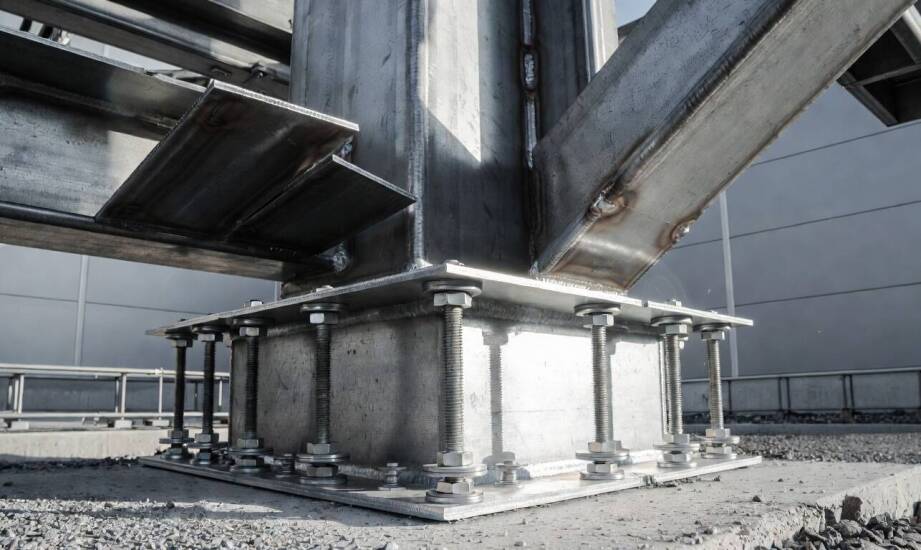

Konstrukcja traci status prostego zadaszenia w momencie, gdy jej stalowe elementy wiążą się bezpośrednio ze słupami głównymi istniejącej hali. Sztywne połączenie obu układów sprawia, że wiatr uderzający w powłokę oddziałuje na cały budynek produkcyjny. Stałe posadowienie wymagające wylania zbrojonej płyty lub zaprojektowania stóp fundamentowych również zmienia kwalifikację techniczną obiektu. Zabudowa musi wtedy spełniać restrykcyjne wymagania stateczności, odpowiadające standardom pełnoprawnej inwestycji przemysłowej.

Spójność opracowań warunkuje stabilność całego kompleksu. Profesjonalny projekt wiaty obejmuje analizę bezpośredniego powiązania z dokumentacją szkieletu stalowego oraz planem posadowienia sąsiedniej hali. Decyzje inżynierskie ustalające grubość przekrojów, rozstaw wiązarów dachowych oraz metody mocowania blach węzłowych opierają się na weryfikacji nośności starego budynku. Brak takiej weryfikacji skutkuje często odrzuceniem wniosku o pozwolenie na budowę przez organy nadzoru.

Wpływ analiz przestrzennych na koszty budowy

Weryfikacja zachowania szkieletu pod wpływem sił zewnętrznych wymaga wykorzystania zaawansowanych programów inżynierskich. Przestrzenna analiza modeli z uwzględnieniem nieliniowości drugiego rzędu ujawnia rzeczywiste ugięcia, skręcanie i lokalne przeciążenia profili na długo przed zamówieniem stali z huty. Oprogramowanie obliczeniowe pozwala sprawdzić wyboczenie giętne oraz zjawiska skrętne elementów poddawanych najbardziej niekorzystnym kombinacjom sił. W praktyce biura Project Center budowanie cyfrowych bliźniaków konstrukcji gwarantuje wykrycie punktów krytycznych, które w płaskich rysunkach dwuwymiarowych pozostają niewidoczne.

Precyzyjne modelowanie przynosi inwestorowi wymierne oszczędności w budżecie wykonawczym. Redukcja wagi szkieletu zmniejsza zużycie drogiej stali, obniża liczbę niezbędnych śrub oraz upraszcza tworzenie węzłów montażowych. Optymalizacja ilości materiału odbywa się przy jednoczesnym zachowaniu bezwzględnych współczynników bezpieczeństwa narzucanych przez europejskie normy. Tak skuteczne odchudzenie profili udaje się wypracować wyłącznie poprzez iteracyjne obliczenia komputerowe, a nie drogą szacowania proporcji na podstawie podobnych budynków.

Przeznaczenie inwestycji bezpośrednio rzutuje na ostateczny format przekazywanego opracowania. Budowla trwale związana z gruntem, posiadająca dużą kubaturę lub pełniąca funkcję zintegrowanej strefy załadunkowej dla maszyn, wymusza sporządzenie kompleksowej dokumentacji. Architekci i konstruktorzy przygotowują szczegółowe rysunki warsztatowe, precyzyjne zestawienia materiałowe oraz załączniki udowadniające nośność dachu.

Dobór właściwego trybu projektowego ściśle zależy od stopnia fizycznego powiązania nowego zadaszenia z istniejącą infrastrukturą zakładu. Parametry geometryczne i warunki przekazywania sił na fundamenty wykraczające poza standardowe, wolnostojące obiekty oznaczają konieczność zaangażowania doświadczonego konstruktora. Uproszczone procedury i szkice sprawdzają się jedynie przy małych wiatach o znikomym znaczeniu statycznym. Zbyt swobodne potraktowanie rozbudowy hal stalowych drastycznie zwiększa ryzyko awarii nośnej oraz wydłuża proces legalizacji inwestycji.
