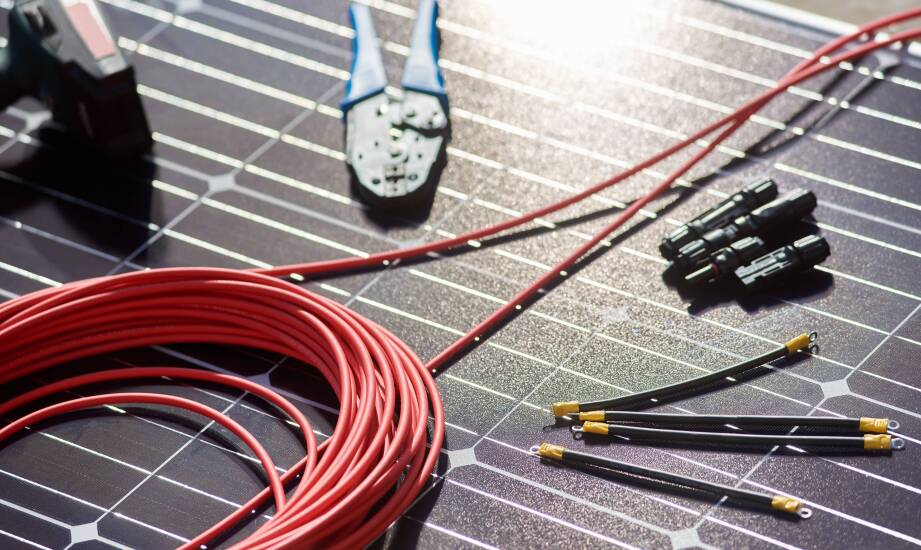

Dlaczego przewód solarny trzeba oceniać razem z trasą, osprzętem i odbiorem inwestycji

W projekcie fotowoltaicznym realizowanym na terenie podstacji trakcyjnej kolei lub dużego obiektu energetycznego pojedynczy kabel przestaje być wyłącznie prostym elementem przesyłowym. Stanowi integralną część znacznie dłuższej trasy, która przez kolejne dekady musi bezawaryjnie współpracować z uchwytami, złączami i specyficznymi warunkami otoczenia. Inwestycje w rozbudowę infrastruktury szynowej charakteryzują się niezwykle rygorystycznymi wymaganiami technicznymi oraz podwyższonymi normami bezpieczeństwa. Proces planowania zasilania wymaga spojrzenia na instalację jako na spójnie funkcjonujący organizm. Oparcie decyzji wyłącznie na podstawowej etykiecie produktu to zdecydowanie za mało, aby zagwarantować stabilne działanie całego systemu fotowoltaicznego.

Przeczytaj również: Dostawa i montaż regałów metalowych na życzenie klienta - kompleksowa usługa

Wpływ długości obwodu i środowiska na parametry kabli

Długość planowanego odcinka okablowania bezpośrednio determinuje dopuszczalny spadek napięcia w instalacji. Rygorystyczna norma instalacyjna PN-EN 50618 precyzuje, że w profesjonalnych systemach o średniej mocy straty energii nie powinny przekraczać jednego procenta. Osiągnięcie takiego wskaźnika wymaga dokładnego dopasowania przekroju przewodzącej żyły do fizycznego dystansu. Dla powszechnej instalacji o mocy 6 kW przy trasie nieprzekraczającej dwudziestu pięciu metrów wystarcza standardowy przekrój 4 mm². Kiedy fizyczna odległość od rzędów paneli do falownika rośnie, inżynierowie od razu przechodzą na kable o przekroju 6 mm², minimalizując w ten sposób opory przesyłowe.

Przeczytaj również: Jakie są różnice między różnymi typami zasuw do wody?

Drugim kluczowym parametrem technologicznym pozostaje elastyczność wewnętrznej struktury miedzianej. Zgodnie z wytycznymi technicznymi normy PN-EN 60228 materiał izolacyjny musi bezwzględnie spełniać wymogi piątej lub szóstej klasy elastyczności. Takie parametry gwarantują możliwość wielokrotnego wyginania wiązki bez ryzyka zmęczeniowego uszkodzenia rdzenia. Cecha ta ma fundamentalne znaczenie podczas skomplikowanego manewrowania kablem w bardzo ciasnych korytkach na terenie podstacji energetycznych.

Przeczytaj również: Czy blachodachówki nadają się do każdego rodzaju dachu?

Warunki fizycznego montażu ostatecznie weryfikują rzeczywistą jakość stosowanych tworzyw izolacyjnych. Certyfikowane materiały przeznaczone do pracy w systemach solarnych wytrzymują temperaturę żyły do 90°C w ciągłym trybie pracy. Wykazują również zdolność do zniesienia skrajnego obciążenia termicznego rzędu 120°C przez maksymalnie dwadzieścia tysięcy godzin. Obszary zewnętrznej infrastruktury kolejowej zmuszają inwestorów do wyboru powłok o pełnej odporności na promieniowanie ultrafioletowe oraz żrące związki chemiczne. W sterylnych kanałach budynkowych poprawnie działają standardowe kable, jednak specyfika trakcji narzuca stosowanie najbardziej zaawansowanych mieszanek polimerowych.

Bezpieczna integracja okablowania z osprzętem stacyjnym

Wymagająca trasa zmusza instalatorów do precyzyjnego przestrzegania dopuszczalnych promieni gięcia na każdym narożniku. Przekroczenie katalogowych wartości niemal natychmiast inicjuje powstawanie głębokich mikropęknięć w zewnętrznej powłoce, co drastycznie obniża poziom bezpieczeństwa. Dla żyły o przekroju 4 mm² zalecany promień gięcia wynosi zazwyczaj 17 mm przy układaniu na sztywno oraz 22 mm w strefach pracy ruchomej. Przestrzeganie tych limitów umożliwia równomierne rozmieszczenie stabilizujących uchwytów mocujących co 250 mm. Działanie to skutecznie zapobiega zjawisku niebezpiecznego przecierania się materiałów na ostrych krawędziach konstrukcji nośnych.

Długofalowa bezawaryjność instalacji zależy od mechanicznej spójności kabli z odpowiednimi złączami w standardzie MC4. Elementy stykowe muszą charakteryzować się całkowitą szczelnością w klasie IP67, kategorycznie blokując wnikanie wilgoci z otoczenia. Wybierając dopasowane przewody solarne, wykonawcy zyskują pewność, że wtyki idealnie i trwale zamkną każde newralgiczne połączenie. Wrocławska spółka Involt zaopatruje przedsiębiorstwa realizujące projekty inwestycyjne w sprawdzony osprzęt trakcyjny oraz specjalistyczne akcesoria elektroenergetyczne. Integracja sprawdzonych kabli, izolatorów sekcyjnych i stalowych uchwytów w jeden system istotnie podnosi poziom prowadzonych prac montażowych.

Skutki technicznej niezgodności podczas odbiorów

Ignorowanie spójności między okablowaniem a dobieranym osprzętem niesie za sobą trudne w diagnozie awarie eksploatacyjne. Zastosowanie zbyt małego przekroju skutkuje natychmiastowym, punktowym nagrzewaniem się obwodów i tworzy realne zagrożenie zwarciowe. Mechanicznie niedopasowane złączki ulegają przyspieszonej degradacji termicznej pod wpływem zmiennych obciążeń prądowych. Szybko prowadzi to do fizycznego wypalania styków roboczych i niesygnalizowanych przerw w produkcji prądu.

Wszelkie uchybienia popełnione na wczesnym etapie projektowania rzutują bezpośrednio na proces przekazania obiektu inwestorowi. Inspektorzy nadzoru rygorystycznie sprawdzają faktyczne promienie gięcia względem zatwierdzonej dokumentacji powykonawczej. Odnotowanie nieprawidłowych naciągów lub błędnych klas obciążeniowych zmusza ekipę do natychmiastowych prac demontażowych. Takie poprawki podnoszą koszty operacji logistycznej i realnie skracają zakładaną żywotność bardzo kosztownego sprzętu fotowoltaicznego.

Prawidłowa kompletacja osprzętu dla infrastruktury krytycznej zawsze wynika z chłodnej analizy fizycznych naprężeń, planowanych odległości i spójności poszczególnych elementów łączących. Mechaniczne poszukiwanie uniwersalnych i najłatwiejszych dróg montażu kończy się zwykle obniżeniem sprawności systemu. Stabilność energetyczna wielkoskalowych obiektów szynowych wymaga precyzyjnego traktowania całego toru przesyłowego jako nierozłącznej całości. Każdy zastosowany zacisk, uchwyt i metr przewodu ma w takim układzie ściśle zdefiniowane i weryfikowalne zadanie inżynieryjne.
