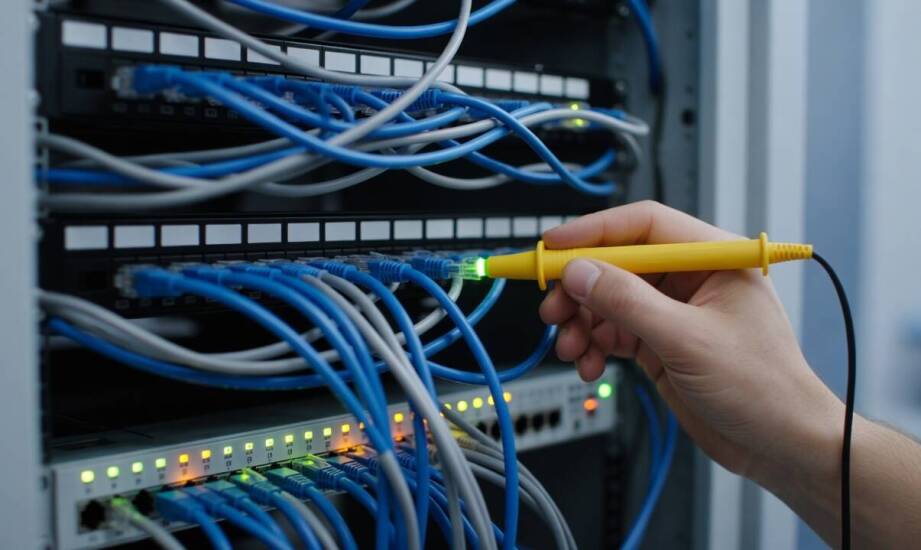

Jak lokalizator pomaga oznaczyć nieopisany przewód sieciowy po modernizacji instalacji

Po modernizacji infrastruktury sieciowej lub przejęciu obsługi informatycznej w nowym budynku instalator często staje przed problemem gęstej wiązki nieoznakowanych przewodów. Zdarza się to w szafach dystrybucyjnych oraz korytkach kablowych, gdzie oryginalne etykiety wyblakły, uległy zniszczeniu lub w ogóle ich nie naniesiono. Ręczne rozpinanie okablowania w celu sprawdzenia przebiegu trasy grozi przerwaniem pracy aktywnych urządzeń, co prowadzi do kosztownych przestojów w całej firmie. Profesjonalne lokalizatory kabli pomagają precyzyjnie wskazać właściwy przewód bez fizycznej ingerencji w strukturę istniejących połączeń. Narzędzia te oszczędzają czas techników i chronią wrażliwą infrastrukturę przed przypadkowym rozłączeniem.

Przeczytaj również: Zastosowanie sprężarek powietrza w różnych branżach przemysłowych

Jak działa nadajnik i odbiornik w lokalizatorze kabli

Podstawowy zestaw do identyfikacji tras miedzianych składa się z dwóch współpracujących ze sobą elementów. Nadajnik podłączony do jednego końca badanego przewodu wstrzykuje w niego modulowany sygnał elektryczny o określonej częstotliwości. Odbiornik w postaci sondy wykrywa emitowane pole elektromagnetyczne i przetwarza je na sygnał akustyczny. Rozchodzenie się sygnału wzdłuż przewodu umożliwia śledzenie jego przebiegu nawet wtedy, gdy obok biegnie kilkadziesiąt innych kabli teleinformatycznych. Specyficzna modulacja pozwala urządzeniu odróżnić poszukiwaną linię od szumu tła oraz zakłóceń generowanych przez sąsiednie pary.

Przeczytaj również: Jakie korzyści przynosi wdrożenie oprogramowania dla działu HR?

Zestaw opiera swoje działanie na zjawisku indukcji elektromagnetycznej, co eliminuje konieczność obierania izolacji. Sonda reaguje selektywnie na wybrany ton, ignorując całkowicie równoległe przebiegi pozbawione tego konkretnego sygnału. Instalator słyszy wyraźnie głośniejszy dźwięk podczas zbliżania sondy do właściwego kabla, co ułatwia nawigację w zatłoczonych szafach rackowych. Taka metoda bezdotykowego poszukiwania sprawdza się w większości standardowych instalacji strukturalnych opartych na miedzi.

Przeczytaj również: Jak ocenić, czy osprzęt i aparatura modułowa z lokalnej hurtowni pasują do konkretnej instalacji

Identyfikacja przewodów w patchpanelu i szafie serwerowej

Proces porządkowania infrastruktury zaczyna się najczęściej od podłączenia generatora tonowego do gniazda abonenckiego w konkretnym pomieszczeniu biurowym. Następnie technik przechodzi do głównego punktu dystrybucyjnego i przesuwa sondę wzdłuż wiązek kabli wchodzących bezpośrednio do patchpanelu. Pojawienie się ostrego sygnału akustycznego pozwala bezbłędnie wytypować drugi koniec przewodu. Eliminuje to konieczność zgadywania układu portów, gdy stara dokumentacja powykonawcza całkowicie mija się ze stanem faktycznym budynku.

Fizyka transmisji sygnałów narzuca jednak pewne techniczne ograniczenia podczas prowadzenia pomiarów. Tłumienie sygnału występuje zauważalnie przy kablach ekranowanych STP, gdzie wewnętrzna folia lub miedziany oplot blokuje emisję pola elektromagnetycznego na zewnątrz powłoki. Trudności sprawiają również aktywne linie z transmisją danych, ponieważ zakłócenia pochodzące z urządzeń sieciowych potrafią maskować częstotliwość generatora. Technik musi w takich sytuacjach wykorzystać sprzęt wyposażony w zaawansowane filtrowanie sygnału lub tymczasowo odpiąć przewód od aktywnego switcha. Z perspektywy zaopatrzenia rynku firma Vemco dostarcza polskim instalatorom zestawy pomiarowe marki TREND Networks, które usprawniają prace instalacyjne. Użycie tego typu sprzętu stanowi pierwszy etap porządkowania chaosu pozostawionego przez poprzednich wykonawców.

Samo odnalezienie fizycznego przebiegu kabla nie daje gwarancji, że tor transmisyjny zachował swoje parametry po wielu latach intensywnej eksploatacji. Trasowanie sygnału służy głównie zaktualizowaniu brakującej dokumentacji i poprawnemu przypisaniu portów do stanowisk pracy. Do rzeczywistej oceny jakości łącza instalatorzy wykorzystują zaawansowane analizatory sieci oraz mierniki certyfikacyjne. Odpowiadają one za pomiar długości, sprawdzenie mapy połączeń, weryfikację przesłuchów czy testy obciążeniowe PoE. Dokładne opisanie przewodów za pomocą generatora i sondy zawsze przygotowuje grunt pod te właściwe testy. Proces późniejszej certyfikacji zmodernizowanego okablowania przebiega wtedy znacznie sprawniej, a administrator zyskuje ostateczną pewność co do wydajności całej lokalnej sieci.
