Przed montażem systemu wymiany powietrza w biurze: co trzeba ustalić, by uniknąć przeróbek

Prace wykończeniowe na powierzchniach biurowych charakteryzują się ogromnym tempem. Sufity podwieszane i ścianki działowe zamykają się bardzo szybko, co drastycznie ogranicza pole manewru dla instalatorów HVAC. Błąd na etapie trasowania kanałów lub błędne oszacowanie przekrojów oznacza konieczność późniejszego demontażu gotowych zabudów gipsowo-kartonowych. Wykonawca musi precyzyjnie określić parametry układu i dobrać komponenty na długo przed wejściem ekip wykończeniowych. Ścisła współpraca z kierownikiem budowy oraz rzetelne zaplanowanie systemu wymiany powietrza chronią przed kosztownymi i czasochłonnymi przeróbkami.

Przeczytaj również: Dostawa i montaż regałów metalowych na życzenie klienta - kompleksowa usługa

Kluczowe dane wyjściowe i strefowanie przestrzeni biurowej

Właściwe zwymiarowanie centrali i przekrojów kanałów opiera się na twardych danych dotyczących specyfiki danego obiektu. Podstawowym dokumentem odniesienia pozostaje norma PN-83/B-03430/AZ3:2003, która jasno precyzuje minimalne natężenie strumienia powietrza. Dla osoby niepalącej wykonawca musi zagwarantować 20 m³/h powietrza zewnętrznego, natomiast w strefach dla palących wartość ta rośnie do 30 m³/h. Architektura typu open space wymusza jeszcze bardziej rygorystyczne podejście. Instalatorzy często przyjmują dla otwartych przestrzeni naddatek na poziomie 30-40 m³/h na stanowisko pracy, aby zrównoważyć zwiększone zyski wilgoci i zanieczyszczeń od dużej grupy ludzi.

Przeczytaj również: Jakie są różnice między różnymi typami zasuw do wody?

Samo zapotrzebowanie na tlen to jednak tylko jeden z parametrów branych pod uwagę podczas obliczeń. Ogromne znaczenie dla wydajności układu mają wewnętrzne zyski ciepła. System musi skutecznie odprowadzić energię cieplną generowaną przez samych pracowników, gdzie każda osoba dorosła oddaje do otoczenia około 100 W jawnego ciepła. Do tego dochodzi obciążenie ze strony oświetlenia, które nawet w technologii LED generuje do 10 W/m², a także stale pracujących urządzeń biurowych i serwerów. Zebranie tych wartości pozwala precyzyjnie dobrać wydajność centrali oraz wielkość wymienników.

Przeczytaj również: Czy blachodachówki nadają się do każdego rodzaju dachu?

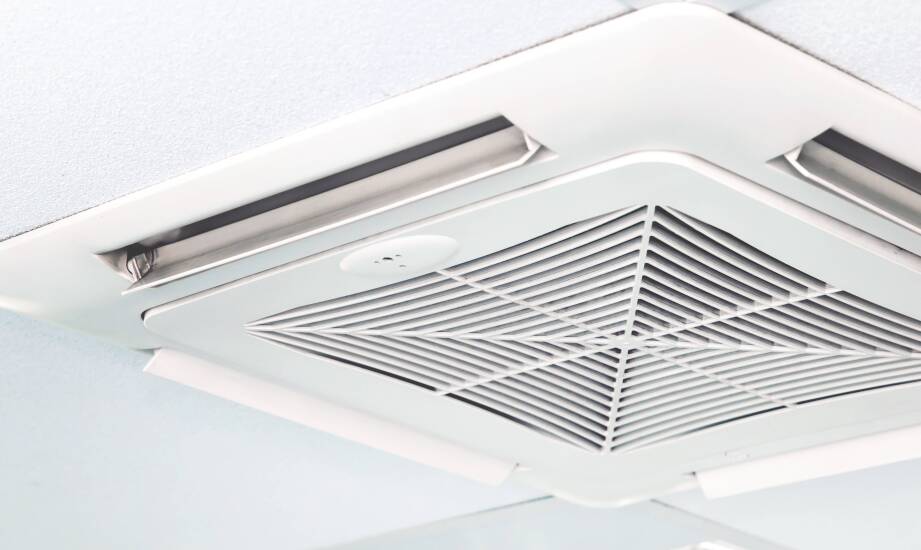

Kolejnym krokiem przed rozpoczęciem prac montażowych jest prawidłowe podzielenie piętra na strefy nawiewu i wywiewu. Różnice ciśnień między poszczególnymi pomieszczeniami decydują o kierunku przepływu mas powietrza. W przestrzeniach biurowych celowo utrzymuje się wyższe ciśnienie w strefach nawiewu, co skutecznie zapobiega przenikaniu niepożądanych zapachów z węzłów sanitarnych czy pomieszczeń socjalnych. W obszarach open space doskonale sprawdzają się nawiewniki sufitowe liniowe. Generują one równomierny rozkład strumienia, eliminując uciążliwe przeciągi i ograniczając emisję hałasu. Świadome strefowanie nawiewno-wywiewne ułatwia późniejszą regulację przepływów w różnych scenariuszach użytkowych, w tym podczas nocnego obniżenia wydajności pracy układu.

Koordynacja tras, dobór elementów i testy przepływów

Przekucie założeń obliczeniowych w fizycznie działający układ wymaga wyboru odpowiednich materiałów i rygorystycznej koordynacji międzybranżowej. Kiedy instalator wie już, jakie wolumeny powietrza musi obsłużyć, zamawia konkretne komponenty rurociągów. Hurtownia Wentylacyjna Pefra dostarcza w takich przypadkach odpowiednio zwymiarowane kanały prostokątne lub okrągłe kształtki Spiro. Rozwiązania te muszą idealnie wpisać się w ograniczoną przestrzeń, ponieważ głębokość sufitu podwieszanego wynosi zazwyczaj od 20 do 30 centymetrów. Solidnie skompletowana wentylacja pozwala płynnie przejść do fizycznego trasowania ciągów pod stropem bez przestojów materiałowych na placu budowy.

Bezkolizyjne poprowadzenie kanałów wymaga weryfikacji rysunków wykonawczych i nałożenia ich na projekty innych instalacji. Kolidujące trasy oświetlenia, korytka elektryczne czy tryskacze przeciwpożarowe wymuszają stosowanie miejscowych obejść. W miejscach krytycznych, gdzie brakuje wolnej przestrzeni nad panelami LED, wykonawcy sięgają po niskoprofilowe kanały płaskie. Istotnym detalem technologicznym są również taśmy dylatacyjne umieszczane na styku kasetonów ze ścianami. Odpowiednia dylatacja chroni powierzchnie wykończeniowe przed pęknięciami wywołanymi wibracjami wentylatorów.

Finalny etap prac instalacyjnych, realizowany już po montażu kratek i anemostatów, to szczegółowa regulacja hydrauliczna i aerodynamiczna całego układu. Technik posługujący się kalibrowanym anemometrem dokonuje pomiarów na każdym punkcie nawiewnym i wywiewnym. Prawidłowy test równowagi przepływów dopuszcza odchyłki na poziomie zaledwie ±10% w stosunku do pierwotnych wartości projektowych. Dokładne wybalansowanie systemu chroni przed nadmiernym hałasem na dławiących się zaworach oraz gwarantuje wymaganą skuteczność centrali wyposażonej w wymiennik obrotowy lub krzyżowy. Prawidłowo skonfigurowana rekuperacja w biurowcu osiąga odzysk ciepła rzędu 90%, co drastycznie obniża rachunki za ogrzewanie.

Szybkie zamknięcie przestrzeni podsufitowej przez ekipy wykończeniowe nie wybacza błędów instalacyjnych. Rzetelne zebranie danych o obciążeniach cieplnych, staranne strefowanie pomieszczeń i bezkolizyjne poprowadzenie tras kanałów to fundamenty sukcesu na każdej inwestycji biurowej. Taka sekwencja działań skraca montaż o całe tygodnie, eliminuje ryzyko prucia świeżo pomalowanych płyt gipsowych i ułatwia późniejsze serwisowanie sprzętu. Wykonawca opuszczający plac budowy po udanym teście równowagi zyskuje pewność, że układ zapewni użytkownikom wieloletni komfort bez konieczności kosztownych interwencji naprawczych.
