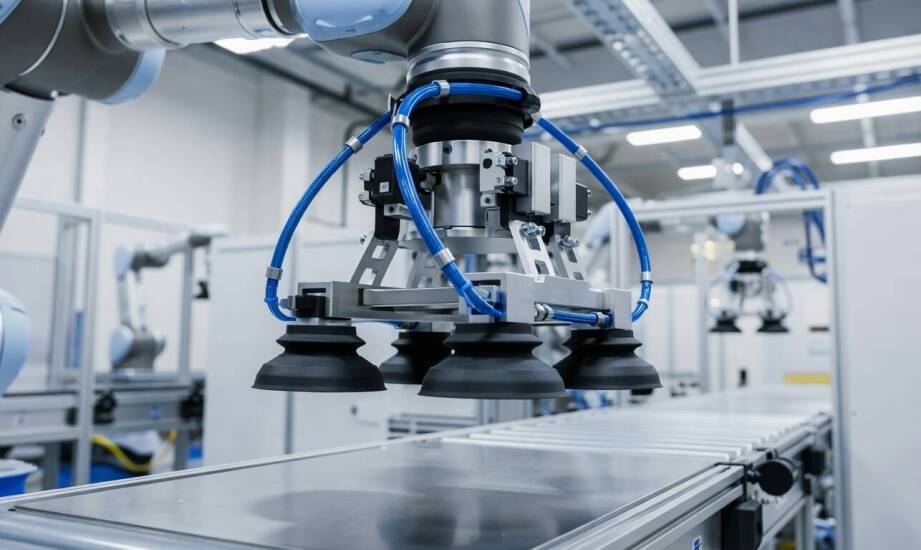

Układ podciśnieniowy w chwytaku robota — budowa, działanie i miejsca utraty szczelności

Robot przemysłowy chwyta detal stabilnie tylko wtedy, gdy obieg podciśnienia pozostaje w pełni szczelny. Nawet najdrobniejsza nieszczelność uniemożliwia wytworzenie wymaganej siły ssącej i przerywa zaprogramowany cykl pracy maszyny. Skuteczność całego systemu End of Arm Tooling zależy od precyzyjnego zestrojenia wszystkich elementów odpowiedzialnych za generowanie oraz utrzymanie odpowiedniej różnicy ciśnień. Właściwe zaprojektowanie tego układu pozwala zachować ciągłość linii produkcyjnej. Eliminacja strat powietrza ogranicza przestoje wynikające z gubienia transportowanych elementów podczas szybkich ruchów manipulacyjnych. Stabilny obwód próżniowy gwarantuje bezpieczeństwo procesu w zautomatyzowanych gniazdach obróbczych.

Budowa i fizyka układu podciśnieniowego

Generator podciśnienia stanowi centralny punkt całego układu chwytnego. Najczęściej stosowany w przemyśle eżektor działa na podstawie fizycznej zasady zwężki Venturiego, która wytwarza próżnię za pomocą strumienia sprężonego powietrza. Przewody pneumatyczne, zawory rozdzielające, filtry zanieczyszczeń stałych oraz czujniki ciśnienia łączą ten generator bezpośrednio ze ssawkami. Wymienione komponenty budują wspólnie zamknięty obieg ściśle zintegrowany z nadrzędnym sterownikiem robota. Układ elektroniczny wysyła sygnały do wysp zaworowych, co inicjuje lub odcina zjawisko ssania w zdefiniowanym momencie cyklu technologicznego.

Pojawienie się chociażby mikronieszczelności w układzie drastycznie wydłuża czas osiągnięcia wymaganej wartości podciśnienia. Zjawisko to automatycznie obniża maksymalną siłę trzymania ładunku i trwale zaburza powtarzalność odkładania detalu w gnieździe maszyny docelowej. Fizyczna siła chwytu zależy wprost proporcjonalnie od wygenerowanej różnicy ciśnień oraz faktycznej powierzchni styku przylgni z transportowanym materiałem. Uszkodzenie ssawki przez ostre krawędzie wypraski wymusza ciągłą pracę generatora. Taka sytuacja zwiększa obciążenie kompresorów zakładowych i potęguje zużycie energii elektrycznej na hali. Regularna diagnostyka szczelności przewodów ułatwia wczesne wykrywanie zużycia sprzętu.

Kompensatory i adaptacja układu do detalu

Przenoszenie elementów charakteryzujących się zmienną geometrią narzuca integrację dodatkowych rozwiązań mechanicznych w konstrukcji narzędzia. Kompensatory sprężynowe montowane na końcówkach ramion niwelują tolerancje wymiarowe i drobne różnice wysokości detali. Rozdzielacze pneumatyczne ułatwiają niezależne zarządzanie poszczególnymi sekcjami przylgni podczas złożonych operacji montażowych. Elastyczne przeguby kulowe znakomicie poprawiają kontakt krawędzi uszczelniającej z mocno asymetrycznym ładunkiem. Komponenty te zapobiegają odrywaniu się ssawek przy gwałtownych ruchach skrętnych osi robota.

Wdrażany mechanizm chwytny wymaga bezwzględnego dopasowania do profilu wytwarzanego produktu. Doświadczony producent chwytaków do robotów zawsze dobiera konkretne elementy systemu na podstawie dogłębnej analizy cyfrowych form przestrzennych klienta. Zespół inżynierski Raftor tworzy zaawansowane układy podciśnieniowe i dostarcza części eksploatacyjne bezpośrednio ze swojego magazynu. Szybka dostępność podzespołów sprzyja utrzymaniu płynności działania stanowisk zrobotyzowanych. Konstruktorzy analizują również zakładany cykl życia zastosowanych materiałów uszczelniających.

Zachowanie stabilności ładunku nakazuje przeanalizowanie parametrów kinetycznych całego stanowiska. Duże przyspieszenia boczne dyktowane przez oprogramowanie zmuszają do montowania ssawek o podwyższonym współczynniku tarcia. Specjalistyczne nakładki poliuretanowe na powierzchnie chwytne skutecznie zabezpieczają detal przed niekontrolowanym przesunięciem poprzecznym. Prawidłowe zestrojenie tych elementów redukuje niebezpieczne siły ścinające oddziałujące na chwytak.

Warunki środowiskowe i poprawność systemu

Fizyczna specyfika środowiska roboczego bezpośrednio warunkuje ostateczną bezawaryjność przygotowanego rozwiązania. Znaczna waga podnoszonego komponentu wymaga powiększenia łącznej średnicy ssawek lub zaprogramowania znacznie głębszego poziomu próżni. Zwiększone zapylenie powietrza w zakładzie produkcyjnym nakazuje instalowanie wydajnych filtrów siatkowych. Narzędzia te chronią wrażliwe kanały wewnętrzne eżektorów przed trwałym zablokowaniem. Szorstkie powierzchnie przenoszonych surowców naturalnie osłabiają skuteczność przylegania obwodu uszczelniającego. Prowadzi to do konieczności zakupu generatorów o wysokim współczynniku przepływu.

Awarie skutkujące upuszczaniem ładunku wynikają zazwyczaj z dwóch powtarzalnych błędów inżynierskich. Niewłaściwe policzenie oporów w pierwotnym projekcie powoduje zbyt słabą reakcję chwytaka podczas krótkiego czasu otwarcia zaworu przesterowującego. Próba wykorzystania standardowego narzędzia do specyficznej wypraski obniża z kolei czas eksploatacji kołnierzy ssących. Zaplanowany harmonogram wymiany elementów zużywających się chroni fabrykę przed nieplanowanymi postojami. Wdrożenie cyfrowych czujników poziomu podciśnienia upraszcza ciągłe monitorowanie stanu szczelności całego układu pneumatycznego maszyny.
